Remote COM / конвертер Modbus TCP ↔ RTU

Два режима: что выбрать

Worker Remote COM / конвертер Modbus TCP ↔ RTU 1.1.130 подключает приборы RS-485 к сети Ethernet или Wi-Fi.

Один Worker — два режима. Выберите один.

Режимы работают по отдельности, не одновременно. Выбор зависит от того, как ваша программа обращается к прибору.

Удалённый COM-порт

Ваша программа использует обычный COM-порт. WT32 передаёт байты между сетью и RS-485 без преобразования протокола.

Нужна программа WT32 Remote COM для Windows.

Настроить удалённый COM-порт →

Конвертер Modbus TCP ↔ RTU

Ваша программа использует Modbus TCP. WT32 преобразует её запросы в Modbus RTU для приборов на RS-485 и возвращает ответы.

Виртуальный COM-порт и программа WT32 Remote COM не нужны.

Настроить Modbus-конвертер →

Оба режима выбираются в Web-интерфейсе устройства на вкладке «RS485 COM». Переключение режима и его сохранение прекращает работу предыдущего режима.

Для доступа из интернета понадобится защищённое соединение с локальной сетью, например отдельный VPN-шлюз. Если VPN должен устанавливать сам WT32, выберите Worker SoftEther и включите в нём RS-485.

Скачать Worker · Подключить линию RS-485

Настройка устройства

Режим 1 из 2 — удалённый COM-порт

Эта настройка нужна, если ваша программа обращается к прибору через COM-порт. Если она работает по Modbus TCP, перейдите к настройке конвертера. Сравнить два режима.

На WT32 устанавливается Worker Remote COM / конвертер Modbus TCP ↔ RTU, на компьютере — WT32 Remote COM для Windows. Вместе они позволяют программе опроса обращаться к удалённому прибору через обычный COM-порт.

Прозрачный COM-порт

Программа на компьютере работает с виртуальным COM-портом. WT32 Remote COM передаёт поток байтов по TCP в устройство, а оно — в RS-485.

1. Установите Worker и откройте его настройки в Web.
2. На вкладке «RS485 COM» выберите «Прозрачный COM», задайте параметры линии и TCP-порт.
3. Настройте WT32 Remote COM для Windows.
4. В прикладной программе выберите пользовательскую сторону виртуальной COM-пары.

Скорость, чётность, число бит и стоп-биты должны соответствовать подключённому прибору. Прозрачный поток не переводит один прикладной протокол в другой.

Увеличить снимок ⤢

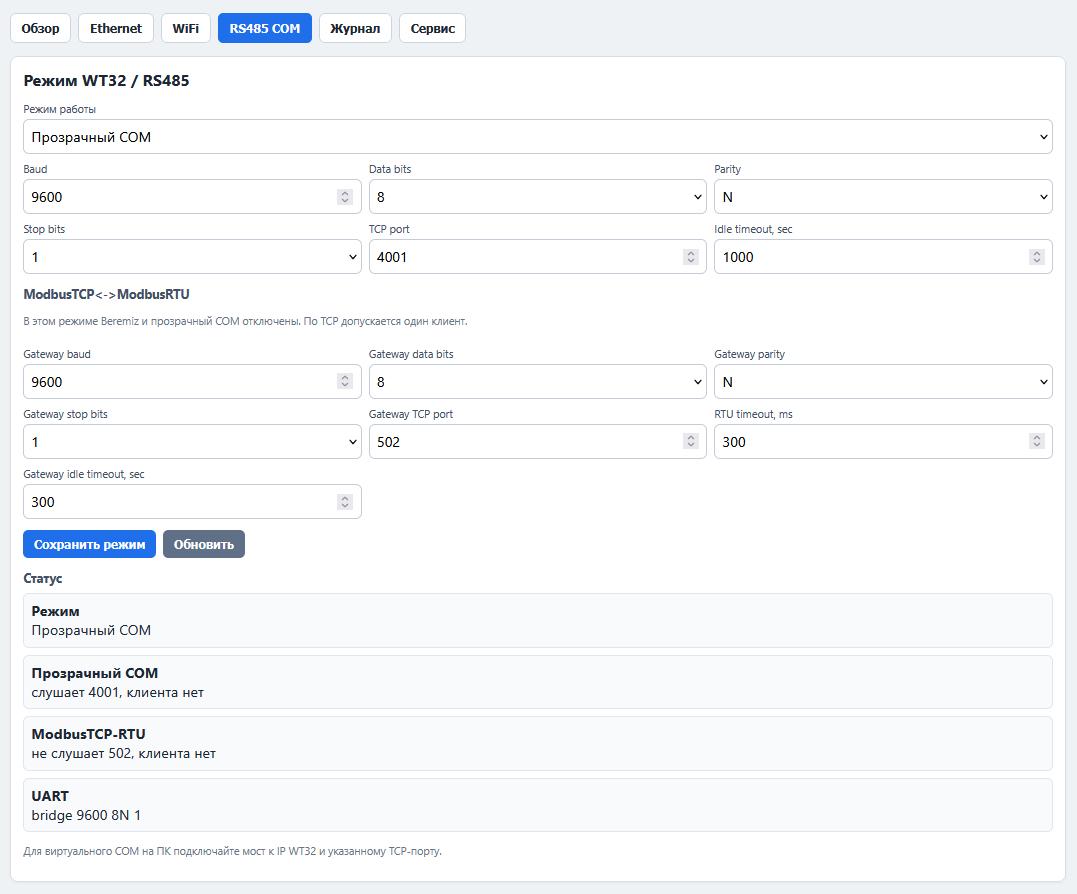

Выбор режима RS-485Для удалённого COM-порта выберите «Прозрачный COM» на вкладке «RS485 COM». Второй режим, Modbus TCP ↔ RTU, настраивается отдельно.Worker Remote COM / конвертер Modbus TCP ↔ RTU

Увеличить снимок ⤢

Настройки прозрачного COMПараметры прозрачной линии: скорость, биты данных, чётность, стоп-биты, TCP-порт и таймаут простоя. Порт 4001 на снимке должен совпасть с полем TCP-порта в программе Windows.Worker Remote COM / конвертер Modbus TCP ↔ RTU

После редактирования нажмите «Сохранить режим», затем «Обновить» и проверьте фактический режим в нижней карточке состояния. Выбранный режим начнёт действовать после сохранения.

Проверка

Сначала проверьте связь с одним прибором и короткой линией, затем добавляйте остальные. Проверьте не только рост счётчиков TX/RX, но и ответы прибора в программе опроса. Проверка линии RS-485.

Увеличить снимок ⤢

Сохранение режима и фактическое состояние службВ примере активен прозрачный режим: служба на TCP-порту 4001 ожидает подключения, клиента пока нет; конвертер Modbus TCP не запущен. Это нормальное состояние до подключения программы Windows.Worker Remote COM / конвертер Modbus TCP ↔ RTU

Не открывайте TCP-службу напрямую в интернет. Скачать Worker.

Программа для Windows

Версия 0.2.7. Программа соединяет виртуальный COM-порт Windows с RS-485-службой WT32 по TCP. Работает с Worker Remote COM / конвертер Modbus TCP ↔ RTU в режиме удалённого COM-порта и с включённым RS-485 в Worker SoftEther. Для режима Modbus-конвертера эта программа не нужна.

Схема подключения

Ваше приложение → COM20 ⇄ COM21 → WT32 Remote COM
                                      ↓ TCP / LAN или VPN
                                WT32 → RS-485 → прибор

COM20 здесь — пример пользовательского порта, COM21 — служебная сторона пары. Прикладная программа открывает первый, WT32 Remote COM — второй. Не пытайтесь открыть один порт одновременно двумя программами.

Настройка

1. Скачайте установщик или переносимую сборку.
2. Добавьте устройство, задайте доступный IP и TCP-порт RS-485.
3. Создайте виртуальную COM-пару средствами программы и драйвера com0com. Драйвер требует соответствующих прав Windows.
4. Укажите скорость, чётность, биты данных и стоп-биты, проверьте состояние соединения.
5. В прикладном ПО выберите пользовательский COM-порт.

Для SoftEther сначала подключите VPN и убедитесь, что Web WT32 открывается именно по VPN-пути. Настройка RS-485 через SoftEther.

Главное окно и добавление устройства

Нажмите «Добавить». Для уже созданной строки используйте «Свойства» или двойной щелчок. Каждая строка — отдельное устройство со своей COM-парой. Имя можно выбрать понятное вам: например, «Котельная — счётчик».

Увеличить снимок ⤢

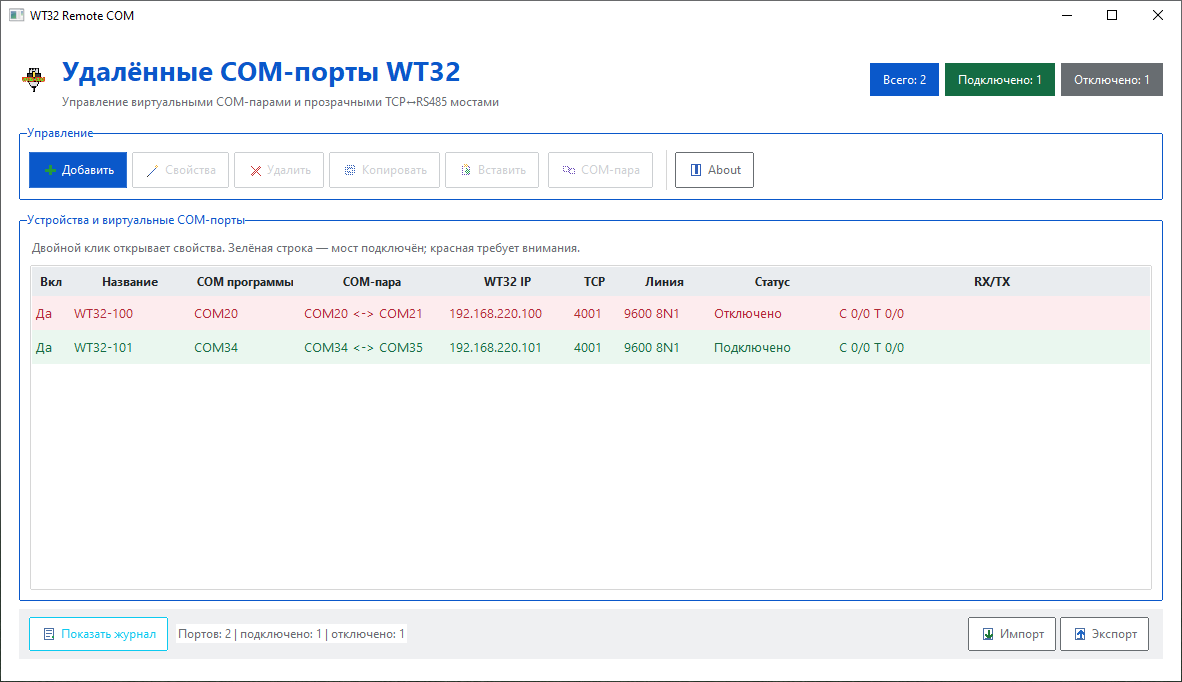

Главное окно: устройства и управлениеВерхняя панель управляет списком устройств. Сводка справа показывает число соединений; в таблице видны IP, COM-пара, TCP-порт и параметры линии.WT32 Remote COM 0.2.6

Адрес устройства и пароль

В свойствах укажите IP WT32, Web-пароль устройства и TCP-порт прозрачного RS-485. Обычно это 4001, но значение должно совпадать с настройкой Worker. 502 — порт другого режима, Modbus TCP ↔ RTU; для виртуального COM его не подставляют.

Увеличить снимок ⤢

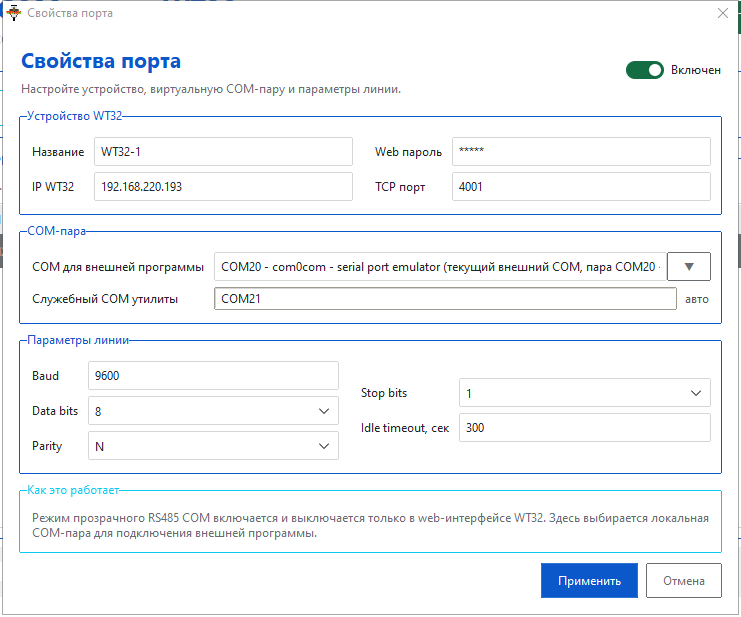

Адрес WT32 и данные подключенияПример заполнения. Замените пример адресом вашего WT32. Пароль — от Web-интерфейса этого устройства, не от VPN.WT32 Remote COM 0.2.6

Виртуальная COM-пара

Пара создаётся средствами «COM-пара» и драйвера com0com. Для установки драйвера могут понадобиться права администратора. В свойствах выберите «COM для внешней программы» из доступных портов. Служебная сторона определится автоматически.

Увеличить снимок ⤢

Выбор пользовательского COM-портаЗдесь внешняя программа должна открыть COM20. COM21 использует сама утилита; вручную выбирать его в Modbus Poll или другой программе не нужно.WT32 Remote COM 0.2.6

Если списка портов нет, сначала проверьте установку драйвера и создание пары. Не используйте один пользовательский COM для двух одновременно работающих приложений.

Параметры линии и включение

Задайте скорость (Baud), число бит данных, чётность (Parity), стоп-биты и таймаут простоя. Сверьте их с прибором на RS-485. На снимке показан пример 9600 / 8N1, а не обязательная настройка для всех приборов.

Увеличить снимок ⤢

Параметры линии и применение настроекПереключатель «Включён» разрешает работу этой записи в программе. Сам прозрачный режим RS-485 отдельно включается в Web WT32 — программа не заменяет этот шаг. Завершите настройку кнопкой «Применить».WT32 Remote COM 0.2.6

Проверка обмена

Дождитесь «Подключено», затем откройте пользовательский COM в прикладной программе и отправьте запрос прибору. Проверяйте не только изменение RX/TX, но и правильный ответ: установленное TCP-соединение ещё не означает, что совпали параметры линии и адрес Modbus.

Увеличить снимок ⤢

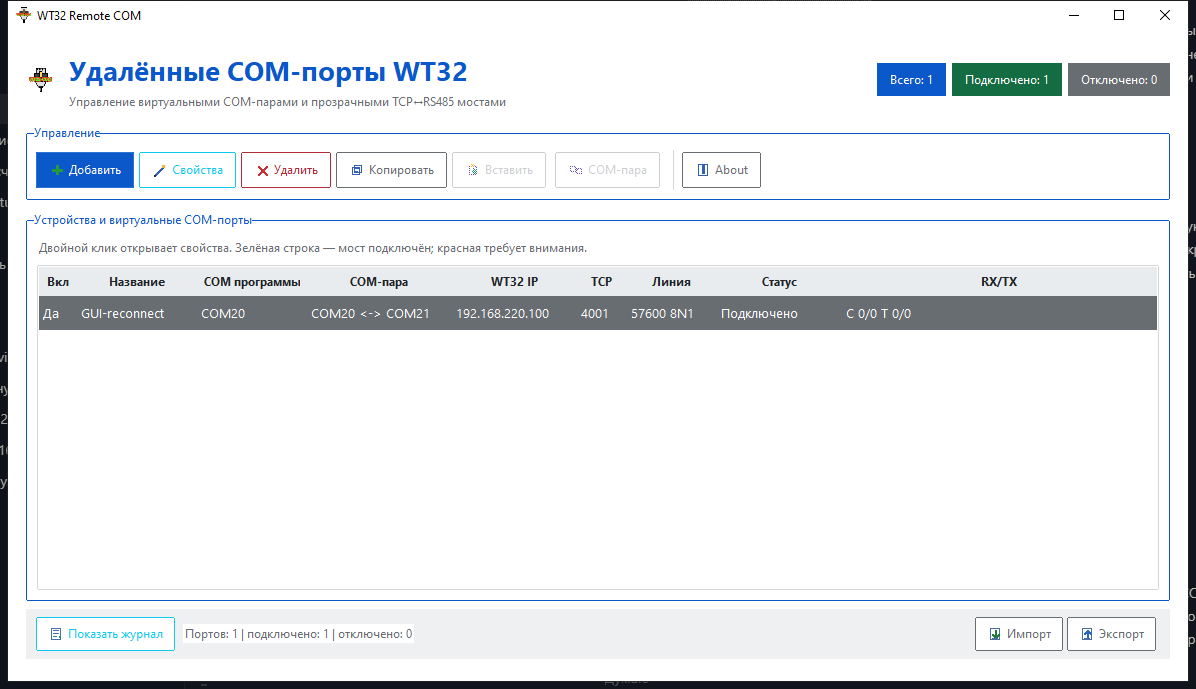

Состояние подключения и счётчикиПосле появления «Подключено» запустите опрос прибора. Счётчики RX/TX показывают объём принятых и переданных данных.WT32 Remote COM 0.2.6

Если устройство занято, завершите другой Remote COM-сеанс, в том числе на удалённом компьютере. Если соединение есть, а ответов нет, проверьте скорость, чётность, A/B и адрес прибора по инструкции линии RS-485.

Сохранение и восстановление

Программа поддерживает несколько устройств, импорт/экспорт, журнал и работу в трее. Конфигурация хранится в %APPDATA%\WT32RemoteCOM\config.json, журнал — рядом в wt32_remote_com.log.

Увеличить снимок ⤢

Журнал, импорт и экспорт«Показать журнал» помогает разобраться с подключением. «Экспорт» сохраняет конфигурацию для переноса, «Импорт» загружает её обратно. Храните экспорт как служебный файл: в настройках могут быть данные доступа.WT32 Remote COM 0.2.6

Перед переносом настроек сохраните резервную копию. На другом компьютере проверьте номера виртуальных COM-пар: они не обязаны совпадать. Сворачивание в трей не прекращает активный обмен; для освобождения устройства отключите соответствующую запись или штатно завершите программу.

После перезапуска WT32 программа восстанавливает COM-соединение. Дождитесь состояния «Подключено», затем проверьте ответы прибора.

Конвертер Modbus TCP ↔ RTU

Режим 2 из 2 — Modbus-конвертер

К WT32 подключается Modbus TCP-клиент, а к линии RS-485 — приборы Modbus RTU. Виртуальный COM-порт, драйвер com0com и программа WT32 Remote COM для Windows не нужны. Сравнить два режима.

Modbus TCP-клиент → Ethernet / Wi-Fi → WT32 → RS-485 → Modbus RTU-приборы

Настройка в Web-интерфейсе

1. Установите Worker Remote COM / конвертер Modbus TCP ↔ RTU и откройте Web-интерфейс WT32.
2. На вкладке «RS485 COM» выберите режим Modbus TCP ↔ RTU вместо прозрачного COM-порта.
3. Задайте скорость, чётность, число бит данных и стоп-биты в настройках конвертера. Они должны совпадать с параметрами приборов на RS-485.
4. Укажите TCP-порт конвертера (на снимке — 502) и таймаут ожидания RTU-ответа в миллисекундах.
5. Нажмите «Сохранить режим», затем «Обновить». В карточке состояния проверьте, что работает служба Modbus TCP, а не прозрачный TCP-порт.

Увеличить снимок ⤢

Параметры конвертера Modbus TCP ↔ RTUУ Modbus-конвертера свои параметры линии, TCP-порт и таймаут RTU-ответа. Настройки прозрачного COM-порта для этого режима не используются.Worker Remote COM / конвертер Modbus TCP ↔ RTU

Подключение программы и проверка

В Modbus TCP-клиенте укажите IP WT32, выбранный TCP-порт и Unit ID нужного RTU-прибора. Адрес прибора на линии задаётся по инструкции самого прибора; у разных приборов должны быть разные адреса.

Сначала прочитайте один известный регистр одного прибора и проверьте ответ. Затем добавляйте остальные запросы и устройства. Учитывайте время ответа приборов при настройке таймаутов и частоты опроса. На одной RS-485-линии не должно быть двух одновременно опрашивающих мастеров.

Если TCP-соединение есть, но прибор не отвечает, проверьте Unit ID, параметры линии, подключение A/B и таймаут. Рост TX/RX сам по себе не подтверждает правильный ответ. Проверка линии RS-485.

Не открывайте TCP-службу напрямую в интернет. Для удалённого доступа используйте защищённое соединение с локальной сетью.
